1 وصف المنتجات
لا تتمتع الصفيحة المركبة المصنوعة من التيتانيوم والصلب بمقاومة تآكل التيتانيوم فحسب ، بل تتميز أيضًا بالقوة العالية لسبائك الفولاذ ، ولديها أيضًا خصائص شاملة ممتازة مثل التوصيل الحراري الجيد. لقد أصبح مادة هيكلية لا غنى عنها في الصناعات الكيميائية وأوعية الضغط الحديثة. نظرًا لأن التركيب الكيميائي والخصائص الفيزيائية والكيميائية للتيتانيوم والصلب مختلفة نسبيًا ، وسيتم تشكيل مجموعة متنوعة من المركبات المعدنية بينهما عند درجات حرارة عالية ، يكون لحامها أكثر صعوبة عن طريق اللحام الانصهار التقليدي. يعد اللحام المتفجر أحد الطرق الشائعة لإنتاج المواد المركبة المعدنية ، والتي تتميز بالكفاءة العالية والتكلفة المنخفضة وجودة التشكيل الجيدة.
2 تم اختبار الخصائص الميكانيكية والبنية المجهرية للواجهة للوحة المركبة المتفجرة Q345R GR 12- بشكل منهجي ، وتم الحصول على الاستنتاجات الرئيسية التالية:
1. يوضح اختبار الخصائص الميكانيكية أن متوسط مقاومة الشد للوحة المركبة GR 12- Q345R هو 563.03MPa ، وهي أعلى من القيمة النظرية لحساب مقاومة الشد البالغة 471.9MPa. يبلغ متوسط مقاومة القص للوحة المركبة 266.1 ميجا باسكال ، وهي أعلى من 196 ميجا باسكال التي يتطلبها معيار الاختبار. عندما تصل زاوية الانحناء الداخلي والخارجي لعينة اللوحة المركبة إلى 180 درجة مئوية ، فلا يوجد صدع أو تكسير دقيق ، ولها أداء ثني جيد. يوضح اختبار الصلابة أن قيمة الصلابة في واجهة الترابط هي الأعلى ، حتى 258.2HV. مع زيادة المسافة من الواجهة ، تقل قيمة الصلابة تدريجيًا وتميل إلى صلابة المعدن الأساسي الأصلي بسبب إضعاف تأثير تصلب اللحام المتفجر.
2. توضح الملاحظة المعدنية أن واجهة الترابط الخاصة باللوحة المركبة GR 12- Q345R تظهر ترابطًا متموجًا دوريًا نموذجيًا ، وتتشكل دوامة أمامية على جانب المصفوفة. أثناء اللحام المتفجر ، يكون لكلا جانبي المعدن بالقرب من الواجهة تشوهًا بلاستيكيًا بدرجات متفاوتة. يتم تشكيل كمية صغيرة من خطوط القص الحافظة للحرارة على جانب TA10 ، ومن الواضح أن الحبيبات بالقرب من واجهة Q345R يتم صقلها. بالإضافة إلى ذلك ، تشكلت كمية صغيرة من الذوبان الأسود عند بعض قمم الأمواج.
3. يوضح تحليل هيكل طور XRD لمنطقة واجهة الترابط الخاصة باللوحة المركبة GR 12- Q345R أن هناك كمية صغيرة من FeTi و Fe2Ti في الواجهة ، والتي ليس لها أي تأثير سلبي على أداء اللوحة المركبة بسبب لمحتواها الصغير. يوضح تحليل مسح خط عنصر السبيكة لواجهة الترابط أنه أثناء اللحام المتفجر ، تنتج ذرات Ti و Fe في الواجهة انتشارًا متبادلًا واضحًا ، وهو أمر مفيد لتحسين جودة الترابط لواجهة اللوحة المركبة.
4. يوضح تحليل مسح الكسر الشد أن سطح الكسر للوحة المركبة القاعدية للوحة المركبة يحتوي على كمية جنوبية من الدمامل المتوازنة ، مما يُظهر خصائص كسر الدكتايل الواضحة. تظهر ملاحظة المسح لكسر القص أن أشكال الموجة عند كسر الصفيحة المركبة موزعة بالتساوي ، ولا توجد عيوب مثل المسام والشوائب.
يوضح تحليل TEM لواجهة اللوح المركب أن الواجهة ضيقة ، حوالي 200 نانومتر ، ولا يتم تشكيل أي مركب بيني معدني في الواجهة. في جانب Q345R بالقرب من الواجهة ، توجد بلورات نانوية وهياكل انسيابية ، وتحدث ظواهر الاسترداد وإعادة التبلور في منطقة الهيكل الانسيابي.
3تحليل البنية المجهرية لسطح المادة

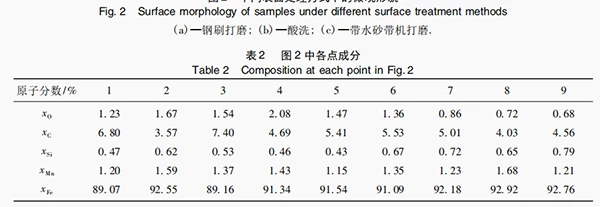

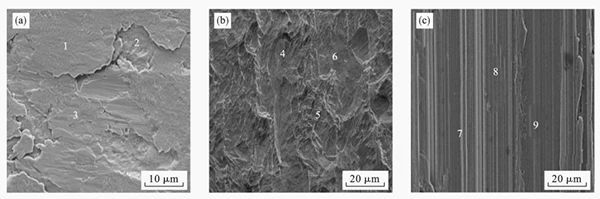

يظهر الشكل المجهري للصفائح الفولاذية تحت ثلاثة معالجات سطحية مختلفة في الشكل 2. يتم الكشف عن التركيب الأولي لمناطق مختلفة في معالجات سطحية مختلفة عن طريق تحليل تشتت الطاقة لمسبار الإلكترون ، وتظهر النتائج في الجدول 2.
الجمع بين تحليل الواجهة

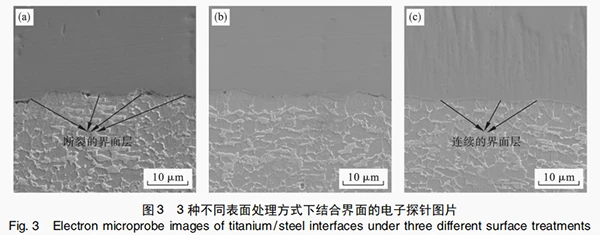

مسبار إلكتروني لواجهة الترابط تحت ثلاث معالجات سطحية مختلفة
(أ) - تلميع الفرشاة الفولاذية ؛ (ب) - التخليل ؛ (ج) - طحن مع آلة حزام جلخ الماء
في الشكل 3 أ ، يتم تشكيل عدد كبير من الادراج في الواجهة. يرجع تكوين هذه الادراج بشكل أساسي إلى تكوين منطقة مغلقة عندما يتلامس السطح المعدني بعد الطحن بفرشاة سلكية مع بعضها البعض. في عملية التسخين واللف والتبريد اللاحق ، من السهل جدًا تجميع العناصر وتشكيل عدد كبير من الإضافات. وفقًا لتحليل WDS ، فإن عنصر التضمين هو Ti (50 12 بالمائة - 52. 3 بالمائة) و C (46 12 بالمائة - 47. 7 بالمائة) ، يمكن يُلاحظ أن التضمين في الواجهة من المحتمل جدًا أن يكون TiC. في الشكل 3 ب ، يتم تقليل محتوى واجهة التضمين بشكل كبير ، مما يشير إلى أن خشونة سطح المعدن بعد معالجة التخليل تقل بشكل كبير. أثناء التسخين واللف والتبريد بعد التدحرج ، تكون المنطقة المغلقة صغيرة ، ولا توجد ظاهرة واضحة لفصل العناصر. في الشكل 3 ج ، تكون الطبقة المركبة في الواجهة مستمرة ، ولم يتم العثور على إدراج واضح.
الوسم : gr12 صفيحة فولاذية مغطاة بالتيتانيوم للصناعة ، الصين ، المصنعين ، الموردين ، المصنع ، حسب الطلب ، شراء ، السعر ، الجودة ، الاقتباس ، قائمة الأسعار ، في الأوراق المالية, شريط مزدوج الفولاذ المزدوج, غاز زيت الصلب الفولاذ, شريط دائري ميدى معدني ملحوم, شريط يرتدون التطبيقات الكيميائية, TZM التيتانيوم, شريط الصلب الدائري المعادن
