1 وصف المنتجات
لوح مركب GR12 مع لحام متفجرليس فقط لديه مقاومة للتآكل من التيتانيوم ، ولكن لديه أيضًا قوة عالية من الفولاذ العادي. في الوقت نفسه ، لديها أيضًا خصائص شاملة ممتازة مثل التوصيل الحراري الجيد. لقد أصبح مادة هيكلية لا غنى عنها في الصناعات الكيميائية وأوعية الضغط الحديثة. نظرًا لاختلاف التركيب الكيميائي والخصائص الفيزيائية والكيميائية للتيتانيوم والصلب تمامًا ، سيتم تشكيل العديد من المركبات بين المعادن في درجة حرارة عالية ، لذلك يصعب لحامها بطريقة اللحام الانصهار التقليدية. اللحام المتفجر هو أحد الطرق الشائعة لإنتاج المواد المركبة المعدنية. تستخدم الطاقة المتولدة من المتفجرات لجعل سطح المعدن المراد لحامه يتصادم بسرعة عالية ، ويشكل طبقة رقيقة من منطقة الانتقال مع خصائص تشوه البلاستيك وانصهار وانتشار وشكل الموجة على السطح ، وذلك لتشكيل مادة صلبة الرابطة المعدنية بين المعادن.
2 التحليل الدقيق للوحة المركبة GR12 باللحام المتفجر

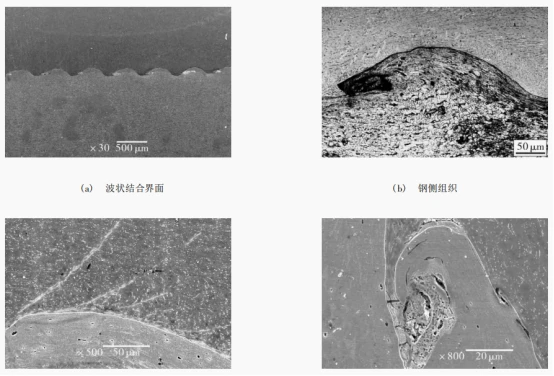

يوضح الشكل 1 المراقبة المعدنية صورة البنية المجهرية لواجهة الترابط للوحة المركبة المتفجرة. بشكل عام ، تشتمل واجهات الألواح المركبة بعد اللحام المتفجر على واجهات مستقيمة ومموجة وطبقات ذوبان. من المعتقد عمومًا أن الألواح المركبة ذات واجهات الترابط المتموجة تتمتع بأداء أفضل. في عملية اللحام المتفجر ، سيتشوه المعدن الموجود في منطقة الترابط بدرجات مختلفة تحت تأثير الضغط العالي وحمل الصدمات اللحظي. يمكن أن نرى من الشكل 1 (أ) أن واجهة اللوحة المركبة تظهر تركيبة متموجة واضحة وتتكرر بشكل دوري على طول اتجاه الانفجار.
يوضح الشكل 1 (ب) البنية المجهرية للجانب الفولاذي للوحة المركبة. يمكن ملاحظة أن تشوه البلاستيك الليفي الشد يحدث في حبيبات البنية المجهرية للجانب ، ويكون أقوى بالقرب من الواجهة. يمكن تقسيم البنية المجهرية من منطقة ربط الواجهة إلى المصفوفة إلى منطقة حبيبات دقيقة ومنطقة ليفية ومنطقة بنية مجهرية أصلية ، ويكون عرض منطقة الحبيبات الدقيقة ضيقًا نسبيًا.
على جانب التيتانيوم بالقرب من الواجهة ، لا توجد خصائص تشوه بلاستيكية مماثلة لتلك الخاصة بالجانب الصلب ، ولكن توجد خطوط مائلة بزاوية تقريبية 45 درجة لواجهة الترابط وتمتد إلى جانب التيتانيوم ، وهناك العديد من الخطوط المائلة في قمة الموجة ، والتي تسمى خطوط القص الثابتة ، كما هو موضح في الشكل 1 (ج). نظرًا للضغط الفوري العالي لعملية اللحام المتفجر ، فإن التيتانيوم ذو الصلابة المنخفضة ليس لديه وقت لإجراء تشوه البلاستيك في طريقة الانزلاق والتوأمة ، ولكن يمكن تشويهه فقط في طريقة القص. يشكل المسار المستمر لنقطة القص خط قص ثابت الحرارة. من المعتقد عمومًا أن إنشاء خطوط القص الثابتة للحرارة يرتبط بمتانة التأثير والحمل المتفجر للمواد.
في عملية اللحام المتفجر ، يتقلب النفاث المعدني بسبب تذبذب الضغط ، مما يتسبب في التقاط النفاثة بشكل دوري بواسطة اللوحة المكسوة بالقاعدة ، وبالتالي تشكيل هيكل دوامة فريد ، كما هو موضح في الشكل 1 (د). قد تكون هناك مسام وشقوق وشوائب في الدوامة. هذا لأنه في عملية اللحام المتفجر ، من ناحية ، يكون وقت اللحام قصيرًا ، والتبريد سريع جدًا ، وقد لا يتم تفريغ الغاز المعني في الوقت المناسب ؛ من ناحية أخرى ، يتم إغلاق هذه الغازات في الدوامة تحت تأثير الاضطراب القوي ، مما يجعل من الصعب تصريفها ، وبالتالي تكوين المسام. يرجع تكوين الشقوق بشكل أساسي إلى الضغط الداخلي الناجم عن معدل التبريد السريع للغاية. تتشكل الشوائب بشكل أساسي عندما يغسل النفاث السطح. نظرًا لوجود هذه العيوب فقط في كتلة الانصهار ، فلن يكون لها تأثير سلبي كبير على ترابط الواجهة. كما أنه بسبب وجود الدوامة ، مما يزيد من مساحة الترابط بين الصفائح القاعدية ويساعد على تحسين قوة الترابط بينهما.
3تحليل تكوين هيكل المرحلة
في عملية اللحام المتفجر للمعادن غير المتشابهة ، قد ينتج المعدن الموجود في الواجهة ذوبانًا محليًا ويشكل مرحلة هشة في الواجهة تحت تأثير الدورة الحرارية المعقدة ، مما قد يقلل من قوة الترابط وحتى يتسبب في حدوث تكسير. لذلك ، من الضروري تحليل تكوين هيكل الطور في الواجهة. يوضح الشكل 2 منحنى تحليل XRD المقاس لمنطقة واجهة الترابط للوحة المركبة المتفجرة المصنوعة من التيتانيوم والفولاذ. يمكن ملاحظة أن منطقة ربط السطح البيني تتكون أساسًا من - Ti و B-Ti و a-Fe تكوين الطور الأساسي ؛ في الوقت نفسه ، تم أيضًا تكوين كمية صغيرة من المركبات المعدنية FeTi و Fe2Ti. قد يكون السبب هو أن منطقة الانصهار المحلية للواجهة تترسب أثناء عملية تبريد اللحام المتفجر بسبب محدودية الذوبان ، أو أن T و Fe يتفاعلان مع بعضهما البعض في الواجهة. بشكل عام ، نظرًا للعدد القليل من المراحل الهشة التي تشكلت في واجهة الترابط للوحة المركبة ، فإن نتائج الاختبار والتحليل اللاحقة في هذه الورقة ليس لها تأثير سلبي كبير على الخصائص الميكانيكية للوحة المركبة.
الوسم : لوح مركب gr12 مع لحام متفجر ، الصين ، المصنعين ، الموردين ، المصنع ، حسب الطلب ، الشراء ، السعر ، الجودة ، الاقتباس ، قائمة الأسعار ، في الأوراق المالية, شريط ميناء لمصافي النفط, شريط المعادن المغطى التخصص, ورقة أنبوب المكون المكون, قضيب دائري معدني مغطى, الجزء الميكانيكي ورقة الأنبوب, ورقة أنبوب فارغة
